Работая
на уроках электротехнологии в школе, вы работаете с источниками постоянного
тока, напряжение которых 4-6 В или с источниками переменного тока, напряжение
которых может быть 36 или 42 В.
С
точки зрения поражения электрическим током источники тока с таким напряжением
безопасны. Но вот напряжение бытовой электрической сети составляет 127 или 220
В. Конечно, это уже не так безопасно.
Давайте
поближе узнаем, где и каким образом электрическая проводка располагается у нас
дома.
Рабочее
напряжение подводиться к электросчётчикам квартир или домов. Как правило,
электросчётчики размещают в распределительных шкафах, которые расположены или
на лестничных клетках каждого этажа многоквартирного дома или в коридоре внутри
квартиры или частного дома.
К
счётчику электроэнергия подаётся двумя проводами. Один из них называется
фазным, а второй нулевым или нейтральным. Иногда, проводов три – третий провод
обеспечивает заземление. От счётчика к квартире прокладывают не менее трёх двух
или трёх проводных линий.
Количество
проводов в линии зависит от того, есть ли провод заземления или нет. Количество
магистралей зависит от количества потребителей электроэнергии. Часто магистрали
распределяют так: одну проводят к кухне, ванной и туалету, одну к спальням и
одну к гостиной. В современных постройках отдельную магистраль проводят к
ванной для подключения стиральной машины. Каждый провод линий защищён плавким
предохранителем или автоматической пробкой. В современных счётчиках вместо
пробок устанавливают автоматические выключатели, которые могут включать токи,
проводить их и отключать при нормальных условиях в цепи, а также отключать токи
при ненормальных условиях в цепи, таких как короткое замыкание.
Поговорим
про электрические розетки.
Розетки,
которые выпускаются в России рассчитаны на напряжение до 250 D и силу тока до 6,3 А. Максимальная
мощность таких розеток не превышает 1500 Вт. Те розетки, в которые можно
подключать более мощные приборы, обязательно должны иметь дополнительный
контакт, который подключается к заземляющему проводу.
Зачем
нужно заземление? Оно защищает человека от поражения электротоком при случайном
соединении фазного провода с корпусом из-за электрического пробоя изоляции.
Но
не все розетки предназначены для рабочего напряжения до двухсот пятидесяти
вольт. В мире насчитывается много разных видов розеток. Посмотрите на них. Вы
видите, что они имеют не такое расположение отверстий как российские,
соответственно и вилки для таких розеток все разные.
Вы
должны знать, что подключение к отечественным розеткам без заземления
электроприборов мощностью более 1500 Вт с помощью переходников недопустима.
Если
подключить устройство мощностью более 1500 Вт, то розетка сильно нагревается,
её контакты и кончики проводов окисляются. Их окисление приводит к нагреванию
кончиков и проводов и с течением времени это приводит к разрушению пластикового
основания розетки или к разрушению изоляции проводов и их короткому замыканию.
Переходники
для подключения электроприборов с европейской вилкой к отечественным розеткам
можно использовать только тогда, когда мощность прибора не больше полторы
тысячи ватт.
Этого
же правила обязательно надо придерживаться, если используются удлинители.
Суммарная
мощность всех приборов, которые подключаются к розеткам с помощью удлинителя не
должна быть выше 1500 Вт. Но это только в том случае, если удлинитель
подключается к отечественной розетке.
Как
правило, для прокладки электросети в жилых домах пользуются алюминиевым
проводом. Он рассчитан на передачу энергии мощностью 3-4 кВ. В квартирах эту
мощность ограничивают электросчётчик и система защиты в виде предохранителей,
которые рассчитаны на максимальную силу тока 6,3 А или 10 А. Современные
отечественные электросчётчики предназначены для напряжения в 127 В или 250 В и
на силу тока от 5 А до 60 А. Как правило, бытовой счётчик, который
устанавливается в квартире, предполагает максимальную силу тока в 10 А.
При
такой силе тока расчётная мощность электросчётчика равна 2500 Вт. Превышать эту
мощность можно не более чем на 20%. Другими словами, допустимая мощность
электросети для такого электросчётчика не должна быть больше 3000 Вт.
Если
эту мощность превысить, то счётчик выйдет из строя из-за перегорания его
внутренней электроцепи или механической поломки механизма.
Мощность,
которая потребляется приборами распределяется на все магистральные линии. То
есть, на каждой из магистральных линий максимальная потребляемая мощность не
должна превышать полутора тысяч ватт.
Нетрудно
подсчитать, какую силу тока должны иметь автоматические предохранители. Для
этого надо вспомнить формулу, которая помогает найти силу тока, когда известны
мощность и напряжение. Подставив в неё числа, узнаем, что нам необходимы
предохранители на 6,8 А.
Стандартные
предохранители выпускают на 6,3 А. Установка таких предохранителей защищает все
линии от короткого замыкания, а электросчётчик от перегрузки.
Для
того, чтобы исключить перегрузку каждой магистрали, стоит провести анализ того,
что в неё включается.
Например,
в одну магистраль подключены: холодильник, мощность которого 300 Вт, торшер, с
мощностью 75 Вт, настольная лампа на 60 Вт, утюг и электрокамин, оба мощностью
в 1000 Вт каждый и электрический чайник, мощность которого – 1250 Вт.
Понятно,
что холодильник работает двадцать 24 в сутки. На длительный срок включают
торшер, настольную лампу и электрокамин. Суммарная мощность этих приборов
меньше допустимой мощности линии, поэтому их можно включать одновременно.
Утюг
и электрочайник включают на короткое время, но для того, чтобы ничего не
перегорело, перед включением утюга надо выключить электрокамин.
А
вот для нормальной работы сети при включении электрочайника, необходимо выключить
все приборы. Потому что, если даже включится холодильник, то может сработать
защита.
Понятно,
что постоянно думать о том, хватит напряжения или нет – это очень неудобно. Чтобы исправить это неудобство, можно увеличить мощность магистральной линии,
которая питает эти розетки. Ещё одним способом исправления такой ситуации можно
назвать замену ламп накаливания экономичными люминесцентными или светодиодными
лампами.
Если
в этой магистрали предохранители на 6,3 А заменить предохранителями на 10 А, то
это увеличит мощность магистрали до 2500 Вт. Тогда можно будет пользоваться
электрочайником, не выключая холодильника и, например, настольной лампы.
Есть
ещё один способ повысить максимально допустимую мощность квартирной сети. Делают это путём замены автоматов защиты, электросчётчика, розеток и проводов
магистральной линии на более мощные. Это же касается и прокладки провода или
земляной шины.
Земляная
шина
– это защитное устройство, которое представляет собой провод с малым
сопротивлением, соединённый под землёй с металлическим листом.
Увеличивать
максимально допустимую мощность в квартире должны специалисты энергосетей.
Но
в любом случае, включая очень мощный прибор в сеть, стоит прикинуть, хватит ли
мощности сети.
Если
все-таки предохранитель сгорел, то менять его можно только на калиброванные
предохранители той же силы тока. Ни в коем случае нельзя заменять
предохранитель «жучком» из провода, вставкой из фольги или предохранителями
большей силы тока.
И,
конечно же, замену предохранителей и включение автоматов при их срабатывании
можно производить только после выключения нагрузки.
При
отключении предохранители сильно нагреваются, поэтому важно, чтобы они немного
остыли до того, как вы их включите.
Если
же не давать им остыть, то может деформироваться их биметаллическая пластина и
тогда автомат начнёт срабатывать при другой силе тока.
В
наших квартирах есть много труб из металла: это и трубы отопления и
водопроводные и канализационные трубы, конечно при строительстве современных
домов, эти трубы стараются делать пластиковыми, но мы поговорим о металлических
трубах. Чтобы электрообезопасить такие трубы, их подключают к нейтральному
проводу электрической сети.
А
обезопасить их нужно вот почему: если человек коснётся металла и оголённого
фазного провода, то он окажется включённым в электрическую цепь с напряжением в
220 В. Некоторые их этих труб, например, трубы отопления проходят через всю
квартиру и во всех местах их прохождения есть опасность поражения электрическим
током.
Особая
опасность подстерегает нас во влажных помещениях, таких как ванная комната.
Для
установки в ванных комнатах нужно использовать специальные влагозащитные
розетки.
Установка
других, не защищённых от влаги розеток может привести к появлению поверхностных
токов и шаговых напряжений.
Шаговое
напряжение возникает вокруг места перехода тока из провода с нарушенной
изоляцией или повреждённой электроустановки в землю или другую токопроводящую
среду.
В
ванной комнате такой средой становится влага, которая конденсируется на стенах,
полу и потолке. Если установить незащищённую розетку, то вокруг неё образуется
область, в которой протекает электрический ток. Если человек в этой области
коснётся стены, то он получит электрический удар. Если эта область возникла на
полу, то человек оказывается под напряжением шага. Чем больше расстояние между
ногами, тем больше шаговое напряжение и тем серьёзнее может быть поражение
электрическим током. Чтобы выбраться из области шагового напряжения надо
разорвать электрическую цепь. Сделать это достаточно просто, нужно просто
оторвать одну ногу от пола и, не касаясь стен, прыгая на другой ноге, покинуть
ванную комнату.
Нельзя
подогревать воду в ванне погружным водонагревателем, то есть кипятильником. В
процессе эксплуатации в корпусе нагревательного элемента появляются
микротрещины, и при включении такого водонагревателя в сеть в воде может
появиться ток. Тогда человек получит электрический удар, просто погрузив руку в
воду чтобы проверить температуру.
Именно
поэтому пользоваться кипятильником в ванной запрещено.
Сегодня
мы поговорили об опасности получения электрического удара, но электричество
опасно не только этим – оно может быть источником возгорания и пожара.
Давайте
сформулируем чёткие правила безопасной работы с электроприборами.
Итак,
при работе с бытовыми электроприборами опасно:
Оставлять без присмотра любые работающие электроприборы.
Дотрагиваться руками или металлическими предметами до контактов розетки и
оголённых проводов электросети.
Проводить ремонт и установку новых розеток, выключателей и светильников при
включённой сети.
Проводить любые работы с электроприборами, подключёнными к электросети.
Выдёргивать вилку электропровода за шнур.
Проводить очистку светильников от пыли и замену перегоревших ламп, если они не
отключены от напряжения сети.
Перегружать розетки, ламповые патроны, провода и электросчётчик.
Пользоваться электроприборами и устанавливать незащищённые от влаги розетки во
влажных помещениях.
И
ещё одно очень важное правило.
Любые
работы, опыты и эксперименты с элементами бытовой электросети и
электроприборами подросток должен проводить только вместе с родителями. Проводить их в одиночку очень опасно, поскольку при поражении электротоком
кто-то должен быстро отключить напряжение сети и оказать помощь пострадавшему.
И
закончить наш урок хочется высказываем великого учёного Николы Тесла: «С тех
пор прошло 80 лет и я по-прежнему задаю себе этот же вопрос (Что же такое
электричество?), но не в состоянии ответить на него»
Соблюдайте
меры безопасной работы с электричеством и оно останется вашим незаменимым
помощником.
При
организации рабочего места для электромонтажных работ, в первую очередь,
необходимо обеспечить безопасность и санитарно-гигиенические условия труда. Планировать и оборудовать рабочее место нужно так, чтобы работы выполнялись с
наименьшей затратой сил и времени.
Вообще,
рабочее место – это часть пространства, которая приспособлена для
выполнения задания по электромонтажным работам.

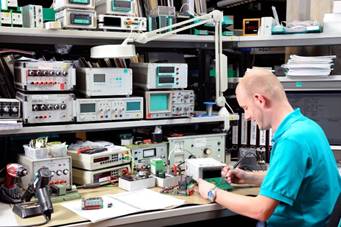

Рабочее
место для электромонтажных работ должно состоять из стола специальной
конструкции, поворотного стула, который свободно регулируется на различную
высоту, индивидуального освещения, системы местной вытяжной вентиляции, а также

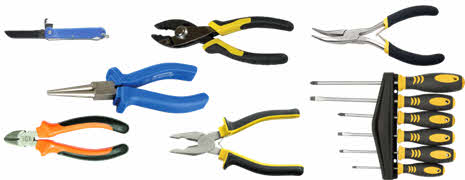

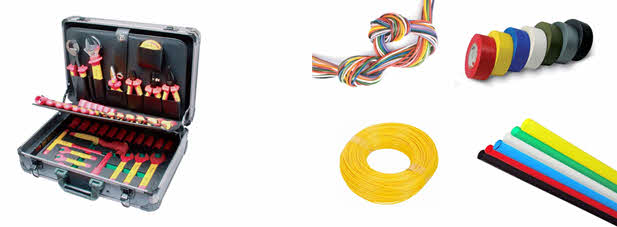

специальных приспособлений, устройств и инструментов.
Рабочее
место должно содержаться в чистоте и порядке, быть свободным от посторонних
предметов. Освещённость рабочего места должна соответствовать действующим
санитарным нормам.
Чтобы
выполнить какие-либо электротехнические работы, необходим целый арсенал
электромонтажных инструментов, а также различных электротехнических материалов,
таких как монтажные провода, шнуры, изоляционные ленты, трубки.
Важно
помнить, что любой электромонтажный инструмент при неумелом и неправильном
использовании может стать источником различных травм.
Давайте
рассмотрим назначение и устройство некоторых основных электромонтажных
инструментов.
Итак,
для выполнения электромонтажных работ вам понадобятся: нож монтёрский,
кусачки боковые, круглогубцы, плоскогубцы,
пассатижи, щипцы и различные отвёртки.

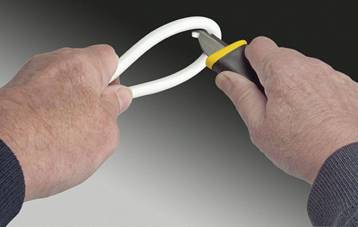

Нож
монтёрский служит для снятия бумажной и резиновой
изоляции с проводов и кабелей, а также для зачистки проводов. Лезвие и скоба
ножа изготовлены из инструментальной стали. Как правило, нож имеет
предохранитель от произвольного складывания.
Обратите
внимание, при зачистке жил остриё ножа следует направлять от руки, а защищаемый
провод нельзя удерживать пальцем. При сильном нажатии нож может снять не только
изоляцию, но и врезаться в материал жилы и стружкой порезать руку.
Кусачки
боковые – это инструмент, которым перерезают (или
можно ещё сказать, откусывают) провод с небольшим сечением, а также снимают с
провода изоляцию. Кусачки имеют острые режущие кромки.

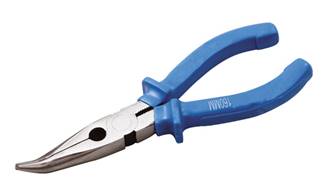

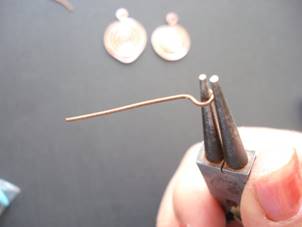

Круглогубцы
применяют
для оконцевания жил, провода и кабелей. Другими
словами, их используют, когда нужно загнуть проволоку, сделать из неё кольцо.

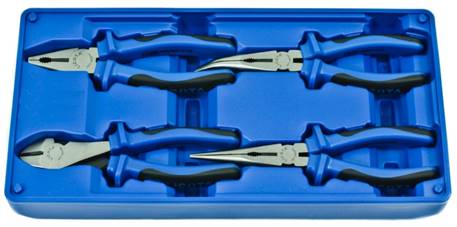

Плоскогубцы
пригодятся
для сгибания, скручивания проводов и обжимания мест их соединения. Плоскогубцы
имеют насечку на внутренней стороне губок.

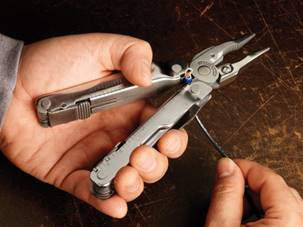

Пассатижи
– это комбинированные плоскогубцы. Ими можно как откусывать, так и сгибать,
скручивать провода, а также обжимать соединяемые жилы проводов.
Щипцы
отлично подойдут для снятия изоляции.
Обратите
внимание, при работе с кусачками, круглогубцами, плоскогубцами, пассатижами и
щипцами ни в коем случае нельзя закладывать пальцы между рукоятками. Эти
инструменты нужно держать в обхват.

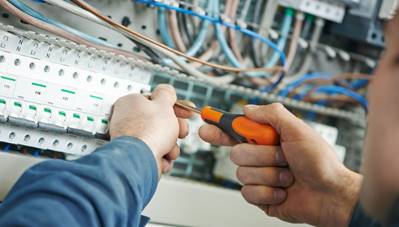

Отвёртки. Для нормальной работы нужно иметь несколько отвёрток разных размеров. Их
применяют для отвинчивания и завинчивания винтов. Металлические части отвёрток
изготовляют из твёрдой стали, а ручки – из древесины или пластмассы, причём они
не должны иметь трещин и сколов.
Обратите
внимание, при завинчивании винтов (шурупов) отвёртку следует держать за
рукоятку и стержень, а не поддерживать завинчиваемый винт, так как отвёртка
может соскользнуть с винта и поранить руку.
Монтаж
электрических цепей производят на столах, которые обязательно должны быть
покрыты изоляционным материалом.
Для
удобства электротехнических работ все инструменты и материалы должны лежать в
определённом порядке. Так слева от электромонтажника должны лежать материалы,
подготовленные к монтажу, а именно провода, выключатели, лампы, патроны, винты,
гайки, шайбы, перед электромонтажником – монтажная панель и электрическая схема
цепи, а справа – все электромонтажные инструменты. Ближе к себе будет удобно
расположить те инструменты, которые используются чаще всего, например, кусачки,
плоскогубцы и отвёртки.
А
теперь давайте перечислим правила безопасности, которые мы должны
неукоснительно соблюдать при электротехнических работах.
Во-первых,
необходимо быть внимательными, дисциплинированными, осторожными и точно
выполнять указания учителя.
Во-вторых,
ни в коем случае нельзя оставлять рабочее место без разрешения учителя.
В-третьих,
на рабочем месте приборы, инструменты, материалы, оборудование нужно
располагать в том порядке, который указал учитель.
В-четвёртых,
на рабочем месте не должны находиться предметы, которые не потребуются при
выполнении задания.
В-пятых,
во время работы на монтажной панели должны находиться только те материалы или
детали, которые будут монтироваться.
В-шестых,

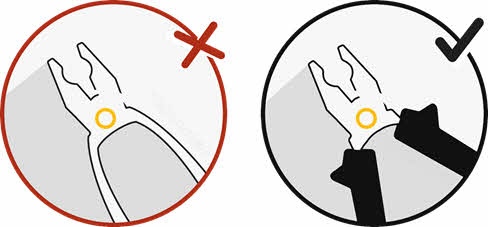

все электромонтажные инструменты должны иметь изолированные ручки.
В-седьмых,
работать можно только исправным инструментом.

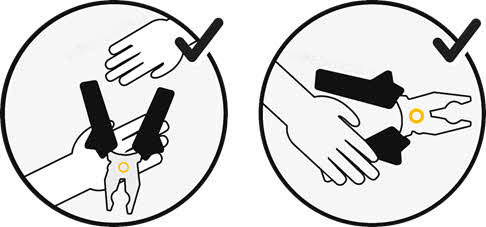

В-восьмых,
подавать инструмент нужно ручкой от себя, а класть на стол – ручкой к себе.
В-девятых,
необходимо бережно обращаться с инструментом и материалами, не ронять их на
пол.
В-десятых,
использовать электромонтажные инструменты нужно строго по назначению.
В-одиннадцатых,
лезвие отвёртки должно плотно входить в шлиц винта.
В-двенадцатых,
работать отвёрткой на весу запрещено. Держать отвёртку необходимо от себя.
В-тринадцатых,
на рабочем месте обязательно нужно соблюдать порядок. Инструменты и материалы
должны находиться в отведённых для них местах.

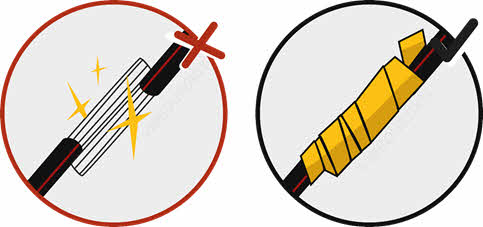

И,
в-четырнадцатых, места соединения и ответвления проводов должны
быть надёжно изолированы.
И
ещё будет полезным вспомнить электрический ток и обсудить всю его опасность.
Как
вы уже знаете, электрический ток может приносить человеку не только пользу, но
и представлять для него серьёзную опасность.
Ведь
тело человека является проводником электрического тока. И если вдруг по какой-то
случайности тело человека окажется под напряжением, то фактически, человек
станет элементом электрической цепи.
Причём
поражающее действие электрического тока будет напрямую зависеть от величины
тока, пути его прохождения через организм и времени прохождения. При этом сила
тока зависит от величины приложенного напряжения и сопротивления тела человека.
Учёными
уже доказано, что разные ткани организма человека по-разному сопротивляются
электрическому току, то есть имеют разное сопротивление.
Так,
кожа, кости и жировая ткань оказывают большое сопротивление электрическому
току, а вот мышечная ткань, кровь, спинной и головной мозг – малое. Самым
большим сопротивлением обладает кожа человека, особенно её верхний слой.
Если
у человека сухая и чистая кожа, то электрическое сопротивление тела при
напряжении 15–20 вольт может меняться от 3 000 до 100 000 ом.
Если
же кожный покров имеет повреждения, например, царапины, порезы, ушибы, а также потовыделение, то сопротивление тела снижается до 300–500
ом. При длительном протекании тока сопротивление кожи также уменьшается.
Человек
начинает ощущать воздействие проходящего через него электричества при
переменном токе 0,001–0,0015 А. Такой ток называют порогово-ощутимым.
При
токе 0,01–0,015 А человек уже не сможет самостоятельно
оторвать руки от электродов. Кстати, такой ток называют неотпускающим. В таком состоянии человек нуждается в посторонней помощи. И исход будет
зависеть от длительности воздействия тока.
При
продолжительном действии сила тока, возрастая, может привести к поражению
органов дыхания и сердца.
Наилучшая
помощь в такой ситуации – отключить источник электроэнергии, страхуя при этом
пострадавшего от падения на пол. Если выключатель источника питания находится
далеко (вне класса), то пострадавшего необходимо оторвать от электродов – с
помощью изолятора. Это может быть палка, доска, ремень, шарф или
схватить за одежду.
Важно
помнить, что ни в коем случае нельзя дотрагиваться до тела человека, который
находится под напряжением.
Так
как это очень опасно, спасатель сам может оказаться в положении пострадавшего.
Ток
в 0,05 А опасен для жизни человека. При длительном
протекании через руки человека, через руки и ноги или через ноги, ток приводит
к поражению сердца и его остановке.
В
этом состоянии пострадавшего необходимо быстро отключить от источника
электроэнергии и экстренно оказать ему помощь. Обязательно нужно сделать массаж
сердца и искусственное дыхание. Если этого не выполнить, то через 5–7 минут
наступит смерть.
Опасное
напряжение для жизни человека – 50 вольт.
В
школе для большинства практических работ по электротехнике используются
источники постоянного тока с напряжением 4–4,5 В. Такое напряжение совершенно
безопасно для человека. Правда только если речь идёт о гальванических
источниках постоянного тока в виде батареи от карманного фонаря.
Со
вторичными источниками постоянного тока, которые включаются в сеть переменного
тока с напряжением 36 или 42 вольта, следует вести себя более осторожно. Особенная бдительность требуется при работе с напряжением 42 вольта. Переменное
напряжение 42 вольта существенно уменьшает, но не ликвидирует опасность
поражения электрическим током. В теле человека при таком напряжении может
возникнуть эффект неотпускающего тока со всеми
опасными для жизни последствиями.
Запомните правила
безопасности при работе с источниками переменного тока с напряжением 42 вольта.
Монтаж
и разборку всех электрических цепей необходимо проводить только при отключённом
источнике электроэнергии.
Источник
переменного тока можно включать только после того, как учитель проверит
собранную вами электрическую цепь.
После
того, как будет включён источник тока, категорически запрещается дотрагиваться
руками до элементов собранной электрической цепи, особенно до электродов,
которые подключены к выходам источника.
На
этом уроке мы обсудили, как правильно организовать рабочее место при
электромонтажных работах. Рассмотрели назначение и устройство некоторых
электромонтажных инструментов, которые могут понадобиться для выполнения
электромонтажных работ. Перечислили правила безопасности, которые мы должны
неукоснительно выполнять при электротехнических работах. А также поговорили об
опасностях, которые представляет электрический ток для жизни человека.
Техника безопасности на уроках технологии
Работу начинай только с разрешения учителя. Не отвлекайся во время работы.
Не пользуйся инструментами,
правила обращения с которыми
не изучены.
Употребляй инструменты только по назначению. Не просверливай ножницами отверстия.
Не работай неисправными инструментами.
Инструменты и оборудование храни в предназначенном для этого месте.
Содержи в чистоте и порядке рабочее место.
Раскладывай инструменты в указанном учителем порядке.
Не разговаривай во время работы.
Выполняй работу внимательно.
Правила подготовки рабочего места перед началом урока
- Положи на парту клеенку, рабочую доску.
- Приготовь необходимые материалы и инструменты к работе, коробку или пакет для изделий.
- Надень рабочую одежду.
- Тряпочку или салфетку
для рук держи всегда в
кармане рабочей одежды.
Правила уборки своего рабочего места
- Положи изделие, выполненное на уроке, в коробку для изделий.
- Собери со стола и с пола обрезки материала, мусор.
- После работы с пластилином почисти стекой рабочую доску, крышку парты, если там остались следы от пластилина. Соскреби прилипший к полу пластилин — грязный выброси в мусор, чистый убери в коробку.
- Протри инструменты
и крышку парты тряпочкой.
- Тщательно вытри руки тряпочкой и вымой их с мылом.
- Сними рабочую одежду.
- Все принадлежности
Правила работы с клеем
клея, которое требуется
для выполнения работы
на данном этапе.
- Клей наносят на середину листа и размазывают равномерно к краям. Края надо всегда хорошо смазывать.
- Когда бумага намазана клеем,
надо немного подождать,
чтобы она размокла и растянулась,
а то будут морщины и складки.
мягкой тряпочкой или
прижимая ее.
работы хорошо вымой с мылом.
Правила работы с ножницами
Соблюдай порядок на своем рабочем месте.
Перед работой проверь исправность инструментов.
Не работай ножницами с ослабленным креплением.
Работай только исправным
и заточенными ножницами.
Работай ножницами только на своем рабочем месте.
Следи за движением лезвий во время работы.
Ножницы клади кольцами к себе.
Подавай ножницы кольцами вперед.
Не оставляй ножницы открытыми.
Храни ножницы в чехле
лезвиями вниз.
Не играй с ножницами,
не подноси ножницы к лицу.
Правила работы со швейной иглой
Храни иглу всегда в игольнице.
Не оставляй иглу на рабочем
месте без нитки.
Передавай иглу только в игольнице и с ниткой.
Не бери иглу в рот
и не играй с иглой.
Не втыкай иглу в одежду.
До и после работы проверь
количество игл.
Храни игольницу с иголками только в одном и том же месте.
время работы с
Правила работы с канцелярским ножом
Выдвигай небольшую часть лезвия.
ножом на рабочей доске.
Выполняя разрезы, крепко держи нож одной рукой, а второй — материал с которым работаешь.
В случае, когда нож
находится в нерабочем
должно быть спрятано
Правила работы с циркулем
Циркуль готов к работе, когда иголка циркуля и карандаша находятся на одном уровне.
Взять нужный размер, туго
завернуть винт.
При проведении окружности
циркуль держи за головку,
а козых ножку за карандаш.
Правила работы с пластилином
нужный цвет пластилина.
количество пластилина.
теплом своих рук, чтобы он стал мягким.
Правила работы с глиной
Заготавливай глину только с разрешения или под наблюдением взрослых.
Лепку выполняй на подкладной доске, не клади глину на стол.
Храни глину в коробочке отдельно от тетрадей и книг.
По окончанию работы
хорошо вытри руки
сухой мягкой тряпочкой
и только потом вымой
их с мылом.
Правила безопасной работы инструментами при вязании крючком и спицами
Со спицами и крючками необходимо обращаться очень осторожно, не подносить их к лицу, хранить в коробках и пеналах.
Спицы, иглы и булавки необходимо пересчитывать до начала работы,
и после ее окончания.
Спицы и крючки не должны быть очень острыми, иначе ими можно поранить пальцы.
Нельзя пользоваться ржавыми спицами, крючками, иглами
и булавками — они
Спасибо за внимание!
В ЛАБОРАТОРИИ ЭЛЕКТРОТЕХНИКИ И ЭЛЕКТРОНИКИ
1 Общие требования
1 Ответственность за обеспечение требований техники безопасности в лаборатории несут преподаватель и лаборант.
Учащиеся должны знать и строго соблюдать настоящую инструкцию, выполнять только ту работу, которая поручена ему преподавателем или лаборантом после предварительного объяснения о безопасных приемах работы.
В процессе выполнения работ от учащихся требуется соблюдать организованность, не отвлекаться посторонними делами, разговорами и не отвлекать других.
В случае получения травмы прекратить работу, известить об этом преподавателя и обратиться за оказанием медицинской помощи.
Заметив нарушение инструкции другими работающими или опасность для окружающих, не оставаться безучастными, предупредить работающего и преподавателя о необходимости соблюдения требований, обеспечивающих безопасность работы.
2 Порядок выполнения работы
Ознакомиться с настоящей инструкцией и расписаться в журнале ТБ лаборатории.
Приступать к выполнению работы учащиеся могут только с разрешения преподавателя.
Учащимся категорически запрещается доступ к распределительным щитам и установкам, не относящимся к выполняемой ими работы.
До начала работы все ее участники должны на месте подробно ознакомиться со схемой лабораторной установки, обратив особое внимание на место расположения выключателя со стороны питающей сети.
ОСОБОЕ ВНИМАНИЕ обращать на цепи возбуждения двигателей постоянного тока, генераторов и вторичные обмотки трансформаторов тока.
Включение напряжения производить только после проверки схемы преподавателем и его разрешения.
Если по ходу работы установку требуется неоднократно включать или отключать, то эти операции должны быть поручены только одному лицу. В аварийных случаях отключение установки может быть произведено любым из участников работы.
Особая осторожность должна быть при работе с движковыми реостатами открытого типа. При передвижении движка реостата вторая рука не должна касаться заземленных частей или частей, находящихся под напряжением.
Во время работы запрещается снимать ограждения с вращающихся частей машины.
Запрещается работать в шарфах, косынках (на плечах), с распущенными волосами.
Запрещается присоединение и отсоединение переносных приборов, требующих разрыва электрических цепей, находящихся под напряжением.
Не оставлять включенной установку без присмотра.
В случае аварии, во время работы НЕМЕДЛЕННО отключить питающий автомат.
Отключить все источники питания.
Прибрать свое рабочее место.
3 Противопожарные мероприятия
В случае возникновения пожара:
а) немедленно отключить главный рубильник;
в) принять меры к ликвидации пожара, первичными и подручными средствами.
4 Доврачебная помощь
Освободить пострадавшего от действия электрического тока.
Вызвать врача по телефону103.
При необходимости давать нюхать нашатырный спирт, сделать искусственное дыхание и массаж сердца.
Создать пострадавшему покой.
ПРАВИЛА ПОВЕДЕНИЯ И ВЫПОЛНЕНИЯ РАБОТЫ
В ЛАБОРАТОРИИ ЭЛЕКТРОТЕХНИКИ И ЭЛЕКТРОНИКИ
К работе в лаборатории учащиеся допускаются только после инструктажа по технике безопасности. При нарушении требований техники безопасности во время выполнения лабораторного практикума учащийся отстраняется от работы.
Каждый учащийся должен подготовиться к занятию по данному учебному пособию и рекомендуемой литературе: изучить порядок проведения эксперимента, начертить необходимые схемы и таблицы.
В лаборатории перед сборкой электрической цепи необходимо убедиться в отсутствии напряжения на рабочем столе и элементах цепи.
Сборку цепи следует начинать от зажимов источника, сначала собрать цепи тока, а затем цепи напряжения.
Перед включением источника питания на регулируемых элементах должны быть установлены заданные параметры, а регулятор ЛАТРа должен находиться в нулевом положении.
Включение цепи под напряжение производится только после проверки ее преподавателем или лаборантом.
Любые изменения в структуре цепи производятся только при отключенном источнике питания.
Перед началом измерений ознакомиться с техническими данными измерительных приборов: амперметров, вольтметров, ваттметров. Определить цену деления каждого прибора.
После сборки и проверки цепи преподавателем выполнить необходимые экспериментальные измерения и заполнить соответствующие строки таблиц.
Показать результаты измерений преподавателю и получить разрешение на разборку цепи.
На следующем занятии предоставить преподавателю для оценивания отчет о работе, с ответами на контрольные вопросы, с заполненными таблицами и построенными на масштабно-координатной бумаге графиками.
Получив зачет по выполненной работе, уясните задание к следующей лабораторной работе.
Учащиеся, не оформившие в срок более двух отчетов, к выполнению дальнейших лабораторных работ не допускаются.
Министерство образования Республики Беларусь
«Республиканский институт профессионального образования»
Филиал «Индустриально-педагогический колледж»
«Электротехника с основами электроники»
Сборка электрической цепи постоянного тока, изучение оборудования, измерительных приборов
2-02 06 31 Технический труд и черчение
2-36 01 06-02 Оборудование и технологии сварочного производства (по направлениям)
2-52 05 31 Оборудование и технологии мебельного производства (по направлениям)
Поможем в написании учебной работы
Поиск по сайту:Главная
О нас
Популярное
ТОП
Новые страницы
Случайная страница
Изречения для студентов
Пожаловаться на материал
Обратная связь
FAQ
3) Электрический шок – реакция нервной системы организма в ответ на сильное
раздражение электрическим током (расстройство кровообращения, дыхания,
Шок имеет две фазы:
– первая фаза возбуждения – учащается пульс, прилив сил;
– вторая фаза торможения – ослабевает дыхание, возникает угнетенное состояние,
полная безучастность к окружающему.
Шоковое состояние длится от нескольких минут до суток, после чего организм
может погибнуть.
Как защитить себя от поражения электрическим током?
Уходя, выключи все нагревательные приборы. Оставленный без присмотра
прибор может стать причиной пожара.
Не вынимай вилку из розетки, потянув за шнур (он может оборваться,
оголив провод, который находится под напряжением).
Не включай сразу все электроприборы: им может понадобиться слишком
много энергии, тогда произойдет автоматическое отключение электричества
во всей квартире.
Не пытайся самостоятельно починить сломавшийся бытовой
электроприбор (телевизор, утюг, компьютер и пр. ): ремонтом должны заниматься специалисты.
Следи за тем, чтобы розетки не нагревались и не потрескивали: неисправности
электропроводки могут стать причиной пожаров. Проще всего сразу сообщить о неисправности
кому-то из взрослых, они знают, как вызвать мастера.
Помни, что вода – хороший проводник тока. Пользуясь электроприборами, следи, чтобы на
них случайно не попала вода; не прикасайся к работающим приборам мокрыми руками.
Что делать если ты попал в грозу?
Молния – это тоже гигантский электрический разряд. Если ты дома, то перед
грозой закрой все двери, окна и форточки. На время грозы выключи
радиоприемник и телевизор, если у них есть наружная антенна. Постарайся
не пользоваться телефоном.
Если ты на улице, то отключи свой мобильный: он излучает
электромагнитные волны, а они могут притянуть молнию.
Держись подальше от водоемов и отдельно стоящих деревьев, особенно
высоких. Закрой и спрячь свой зонтик. Постарайся укрыться в жилом доме
или магазине: обычно они оборудованы громоотводами.
Закрепление новой темы. Вопросы с вариантами ответов. Можно выбрать два
варианта ответа. Слайд №8
